Трещина в стеклопластике: почему шпаклевка не спасает и как работает настоящий ремонт

Многие владельцы лодок, кузовных деталей или емкостей сталкиваются с одинаковой проблемой: после удара или перегрузки на поверхности появляется линия разлома. Первая реакция — купить тюбик эпоксидного клея или двухкомпонентную шпаклевку и аккуратно заполнить щель. Кажется, что если поверхность стала гладкой и герметичной, проблема решена. Однако через несколько недель или месяцев, особенно при вибрации или изменении температуры, трещина проявляется вновь, часто становясь шире и опаснее. Это происходит потому, что видимая линия на лицевой стороне — лишь вершина айсберга. Реальное разрушение матрицы и волокон происходит в объеме материала и часто затрагивает обратную сторону детали. Качественный ремонт трещин стеклопластика требует понимания физики композита, а не просто маскировки дефекта. В этой статье мы разберем, почему поверхностный ремонт не работает, как правильно подготовить зону повреждения и какие принципы армирования обеспечивают восстановление несущей способности изделия.

Природа повреждения: что скрывается под видимой линией

Стеклопластик — это композитный материал, состоящий из армирующих волокон и полимерной матрицы (смолы). Когда деталь подвергается удару или изгибающей нагрузке, превышающей предел прочности, разрушение редко бывает локализовано в одной точке. Ударная волна распространяется внутри ламината, вызывая микротрещины в смоле и частичный отрыв волокон друг от друга. Этот процесс называется расслоением. Даже если снаружи вы видите тонкую аккуратную линию длиной в пару сантиметров, внутри материала зона повреждения может иметь форму конуса или воронки, расходящейся от точки удара вглубь и в стороны.

Кроме того, при изгибе наружные слои работают на растяжение, а внутренние — на сжатие. Трещина на лицевой стороне часто сопровождается потерей целостности внутренних слоев, которые не видны глазу. Если проигнорировать эту скрытую часть повреждения и нанести ремонтный состав только сверху, нагрузка будет по-прежнему передаваться через ослабленную зону. Новый слой смолы, нанесенный поверх старого разлома, не имеет механического сцепления с внутренними слоями ламината. Он держится только за счет адгезии к краям трещины, которая минимальна из-за наличия загрязнений, влаги и остатков разделителей.

Почему простая заделка смолой обречена на провал

Частая ошибка самостоятельного ремонта — попытка залить жидкую смолу или густую шпаклевку непосредственно в щель без предварительной механической обработки. Смола обладает высокой усадкой при полимеризации. При заполнении узкой трещины объем материала уменьшается, что создает внутренние напряжения. Эти напряжения,叠加ленные на остаточные деформации самой детали, приводят к отслоению ремонтной вставки. Кроме того, края трещины обычно имеют острую геометрию. На острых углах концентрация напряжений максимальна. Любой новый слой материала, положенный на такой угол, будет стремиться оторваться при первой же вибрации или температурном расширении.

Другая проблема — отсутствие адгезии к старому слою. Полимеризованная смола имеет гладкую, химически инертную поверхность. Свежая смола плохо связывается со старой без создания шероховатости. Шпаклевка, нанесенная сверху, работает как пластырь: она держит края вместе, но не восстанавливает структурную целостность. Как только деталь начинает работать на изгиб (например, корпус лодки на волне или крыло автомобиля на неровностях дороги), «пластырь» отрывается. Восстановление должно базироваться на принципе послойного наращивания, имитирующего заводскую структуру ламината, а не на заполнении пустоты.

Этап подготовки: раскрытие и зачистка дефекта

Первый и самый важный этап качественного восстановления — механическая подготовка зоны повреждения. Необходимо превратить скрытый конус разрушения в явную ремонтную ванну. Для этого трещину искусственно расширяют. С помощью шлифовальной машинки или бормашины материал удаляется вокруг линии разлома под углом. Обычно рекомендуется формировать фаску с соотношением сторон 1:10 или 1:12. Это означает, что на каждый миллиметр глубины повреждения нужно зачистить десять-двенадцать миллиметров радиуса вокруг него. Такая плавная переходная зона позволяет новому ламинату равномерно распределять нагрузку.

Зачистку проводят до появления чистого, здорового материала. Важно удалить все расслоенные фрагменты, даже если они кажутся прочными на вид. Часто при простукивании зоны вокруг трещины слышен глухой звук — признак отрыва слоев. Эти участки также подлежат удалению. После формирования ремонтной ванны поверхность тщательно обезжиривается. Использование ацетона или специальных обезжиривателей обязательно, так как пыль от шлифовки содержит остатки силиконов и масел, которые критически снижают адгезию. Чистота поверхности определяет половину успеха всего мероприятия.

Принципы послойного армирования и ориентация волокон

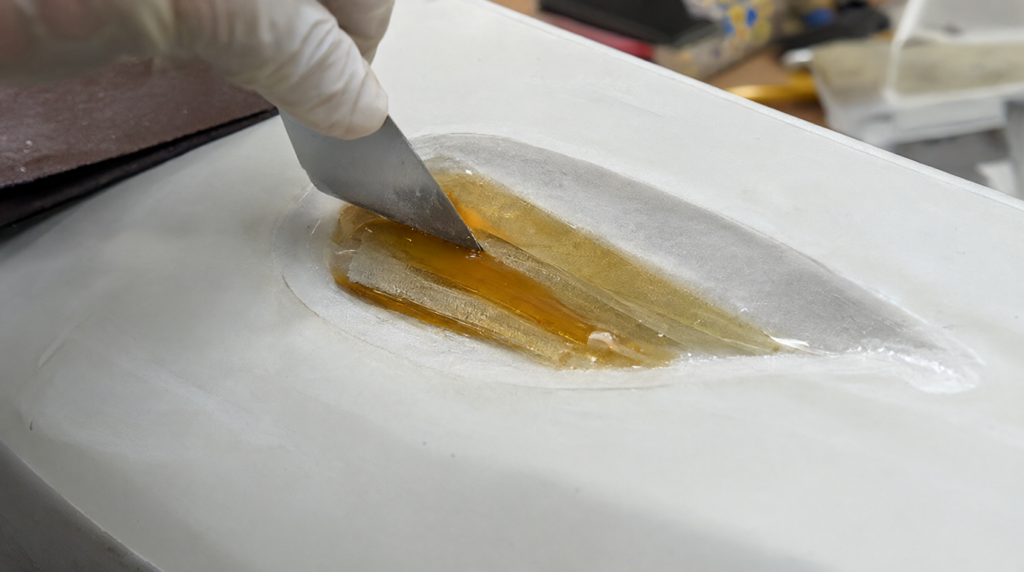

Восстановление прочности достигается не толщиной слоя смолы, а наличием армирующих волокон. Ремонт выполняется методом послойного ламинирования. Каждый новый слой стеклоткани или стекломата должен перекрывать предыдущий и выходить за границы зачищенной зоны. Первый, самый внутренний слой, укладывается на дно ремонтной ванны и имеет наименьший размер. Каждый последующий слой делается шире, создавая ступенчатую структуру. Это позволяет избежать резкого перепада толщины и концентрации напряжений на краях ремонта.

Ориентация волокон имеет ключевое значение. В заводских изделиях слои часто уложены под разными углами (0, 45, 90 градусов) для обеспечения изотропности свойств. При ремонте необходимо стремиться повторить эту структуру. Если трещина прошла вдоль волокон одного из слоев, значит, именно этот направление было слабым местом при данной нагрузке. Добавление слоев с другой ориентацией поможет компенсировать этот недостаток. Для тонких деталей используют стеклоткань, которая хорошо облегает сложные формы. Для толстых элементов, таких как корпуса лодок или емкости, применяют стекломат, который быстрее набирает толщину и хорошо заполняет объем, хотя и уступает ткани в удельной прочности на разрыв.

Работа с обратной стороной и контроль жесткости

Если есть доступ к обратной стороне детали, ремонт должен проводиться с двух сторон. Одностороннее ламинирование толстых деталей приводит к возникновению изгибающих моментов в месте ремонта.新材料 и старый материал имеют немного разные коэффициенты термического расширения и модули упругости. При изменении температуры или нагрузки такая асимметрия может вызвать коробление детали или появление новых микротрещин по границе ремонта. Двустороннее армирование симметрично распределяет напряжения и сохраняет геометрию изделия.

В случаях, когда доступ с обратной стороны невозможен (например, закрытые полости или интегрированные элементы конструкции), приходится использовать односторонний метод. В таких ситуациях особенно важно соблюдать правило плавного перехода и использовать более эластичные смолы или добавки, повышающие ударную вязкость матрицы. Также рекомендуется усиливать зону ремонта дополнительными ребрами жесткости или накладками, если конструкция позволяет. После полимеризации последнего слоя поверхность выравнивается шпаклевкой, предназначенной для стеклопластика, и готовится к финишной отделке. Важно помнить, что шпаклевка здесь выполняет только косметическую функцию, не участвуя в силовой схеме.

Восстановление композитных деталей требует дисциплины и понимания процессов, происходящих внутри материала. Попытка сэкономить время на этапе зачистки или пренебречь правилами послойного нанесения неизбежно приводит к возвращению дефекта. Долговечность отремонтированного участка зависит от качества подготовки поверхности, правильного выбора армирующих материалов и соблюдения геометрии ремонтной зоны. Если вы сомневаетесь в оценке масштаба скрытых повреждений или не имеете опыта работы с композитами, разумнее обратиться к специалистам. Профессиональный ремонт трещин стеклопластика гарантирует, что деталь восстановит свои несущие характеристики и прослужит долго, не требуя постоянных доработок. Инвестиция в правильный технологический процесс всегда окупается надежностью изделия.
